0377-61295969
13513779115
LT226小颗粒耐磨防护剂是 以坚硬的球形小颗粒陶瓷及石英为骨材的耐磨复合材料。双组份，灰色胶泥状，粘接强度高，耐磨损、耐腐蚀、耐老化、可室温固化，加热固化可获得更佳综合性能，粘度适中，可涂抹成任意形状，施工方便。

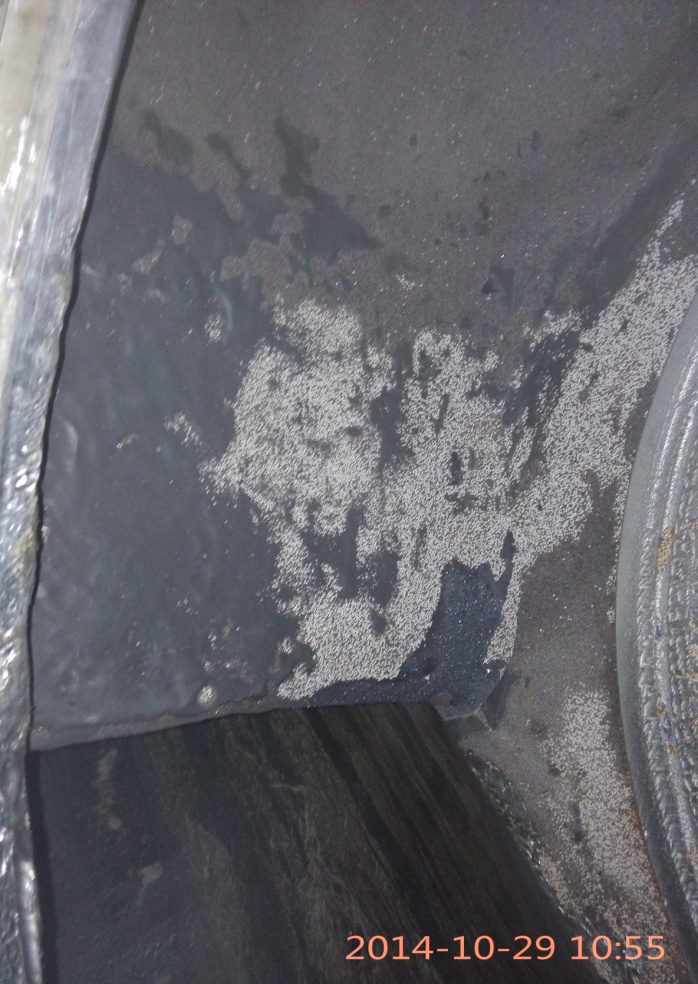

LT226小颗粒耐磨防护剂用于细颗粒冲击工况下对设备大面积磨损进行修复或制作预保护涂层，如洗煤选矿输料系统管道、弯头、溜槽、离心机刮刀鼓、振动筛横梁等；水泥厂灰浆泵、输灰送粉管道；电厂脱硫管道等。
产品参数：
|
名称 |
颜色 |
状态 |
包装 |
体积 (cm3) |
操作时限 (25℃) |
固化时间 (25℃) |
|
226小颗粒 耐磨防护剂 |
灰色 |
膏状 |
10kg |
4200 |
35min |
24h |
|
密度 (g/cm3) |
抗压强度 (kg/cm2) GB1041-2008 |
拉伸强度 (kg/cm2) GB6329-1999 |
剪切强度 (kg/cm2) GB7124-2009 |
弯曲强度 (kg/cm2) GB1042-2008 |
硬度 （Shore D） ASTM-D-2556 |
工作温度 （℃） |
|
2.37 |
967 |
366 |
223 |
507 |
89 |
-60～160 |
使用方法：
1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

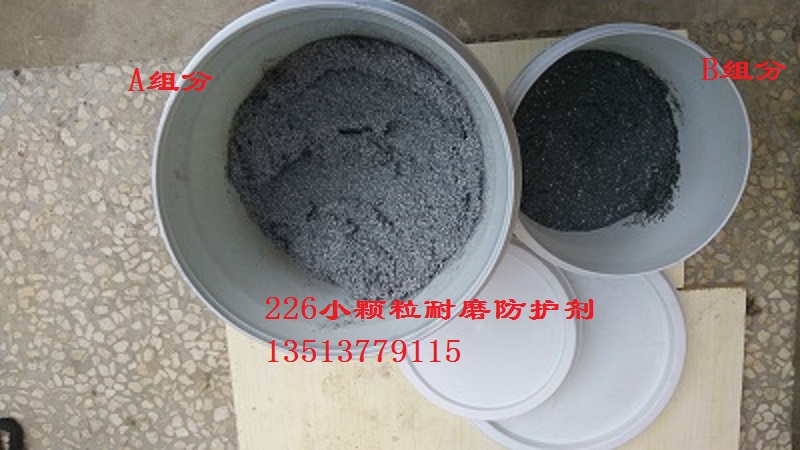

2. 配制：按规定比例将LT226小颗粒耐磨防护剂A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量最大不能超过1.5公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷：LT226小颗粒耐磨防护剂合适的涂层厚度是2～8mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润；涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
我公司可按照客户要求的包装形式提供 LT226小颗粒耐磨防护剂分装、贴牌、定制服务，欢迎新老朋友前来选购！
